本项目开始于2021-06-01 目前电路板已测试完毕，实测可用（很感谢嘉立创EDA以及他们的免费打板（（（

纯手打，累啊…┭┮﹏┭┮

介绍

一些闲话啦(ノ°ο°)ノ

1. 一个便携式的WIFI KILL，通过wifi协议的一个漏洞，对WIFI进行攻击。导致无法连接被攻击的WIFI，且可以伪造无法连接WIFI时的错误信息(比如提示“密码错误”) Github地址
2. 一个WIFI复制器，可以复制某一WIFI(无法连接的)，数量40多个，使人无法分辨正确的WIFI(或者可以当表白神器)。也可以随机生成WIFI名
3. ……

安装方式

1. 使用ESP8266开发版。该方案相对简单，如果不需要屏幕和按钮的话，一块新买的开发版刷入程序就可以用来攻击；缺点: 范围10M左右，而且板子太大了！
2. 使用ESP07。该方案需要购买刷入器(某宝30多)。优点: 范围大(50M左右)，可以通过加天线达到更大范围)；缺点: 需要刷入器，需要一定动手能力
3. 此外，本教程使用洞洞板安装模块。这是一种不建议的方法，缺点: 空间利用率低，需要一定动手能力；优点: 扩展性强，便宜
4. 网上有人发带板子的教程，所以本教程用处不大。不过呢，闲的没事可以来锻炼锻炼技术(成本有点高)。如果我有时间的话，我去学习学习怎么画板子，然后去打印一些esp07用的板子(°Д°≡°Д°)。网上找到的esp07板子有问题，无法使用，导致我亏了50元ヽ(‘⌒´メ)ノ！！

所需零件(ESP8266版本)

没想到居然这么多，后面标了可选的为 电池版 需要的零件，不购买的话用充电宝供电就好

1. 一台好用的焊台/烙铁(自我感觉同价位焊台比烙铁好用一点)，我用的936焊台

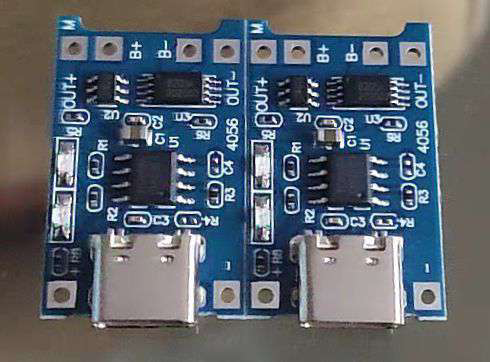

2. 充放电一体模块(TP4056)( 可选 )

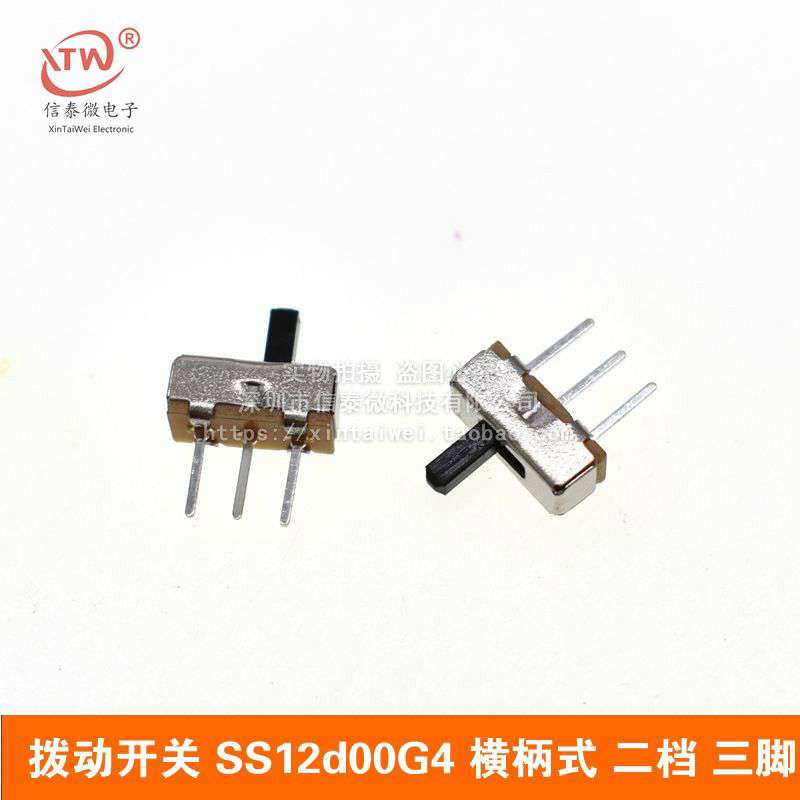

3. 拨动开关 SS12d00G4( 可选 )

4. 按钮

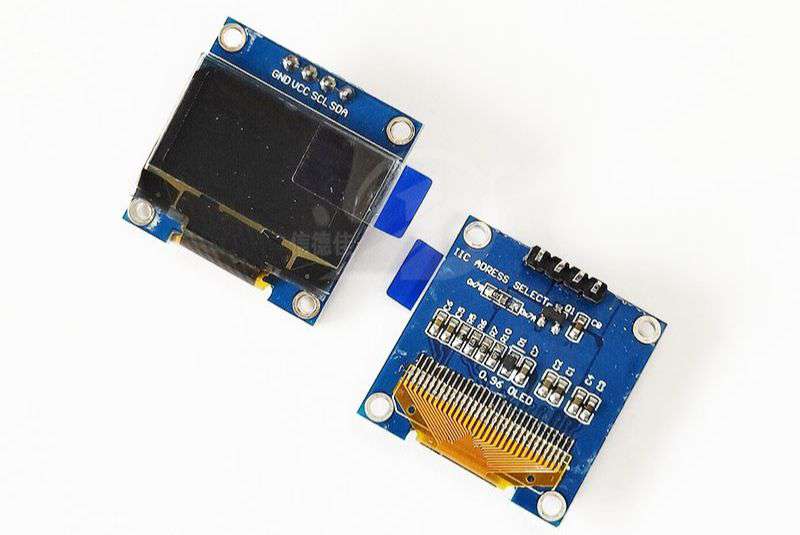

5. 0.96寸 IIC通信 OLED液晶屏模块

6. 电子钳 (用来剪掉开发板上的排针)

7. 飞线 (绝缘的)
8. 杜邦线(测试用)
9. 洞洞板 (电池版: 7*9cm，无电池不知道需要什么尺寸)
10. 聚合物电池或18650电池(需购电池盒)。2500mAh可使用24H内( 可选 )
11. ESP8266开发板

安装

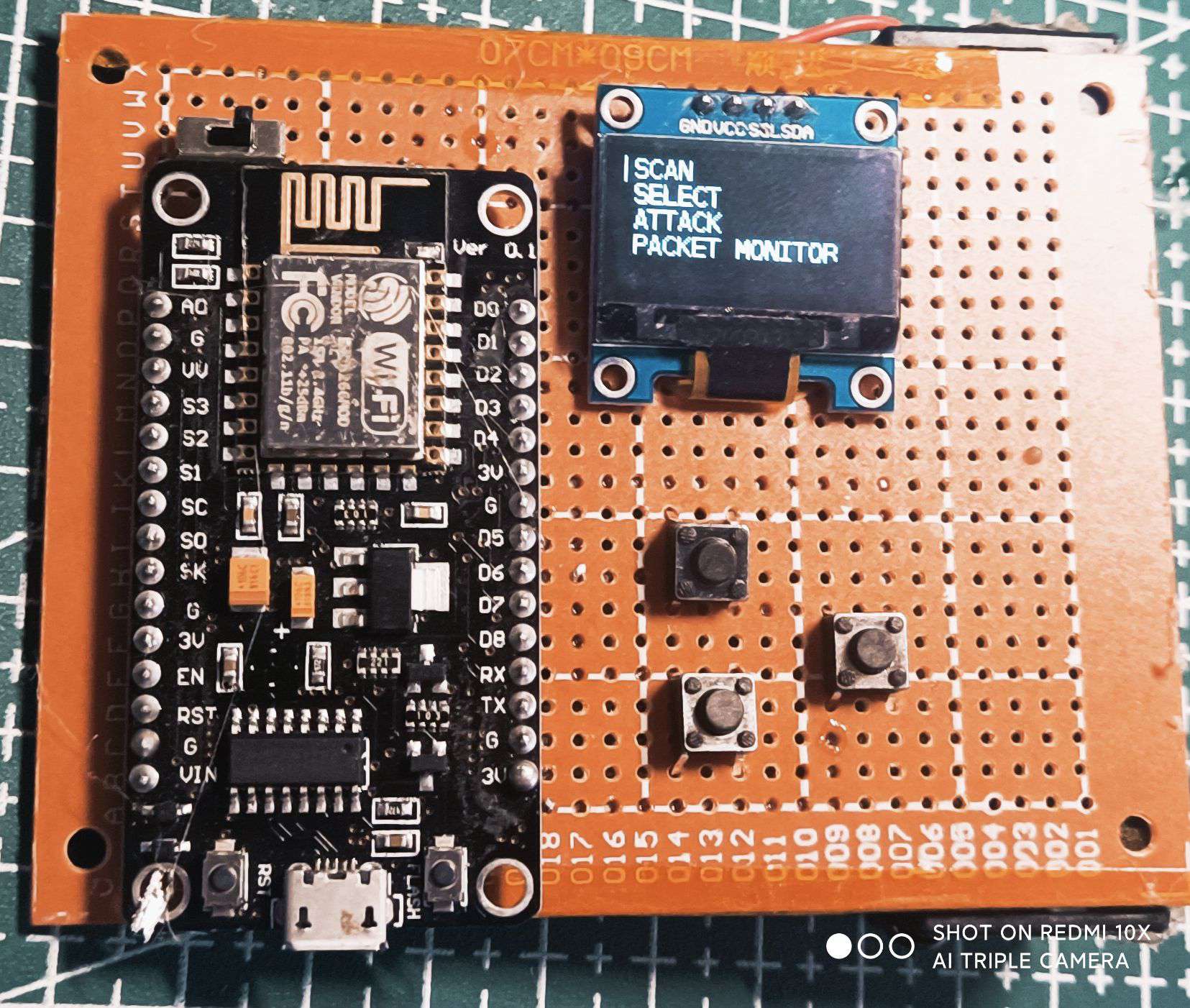

按照如图方式放入ESP8266，按钮和屏幕

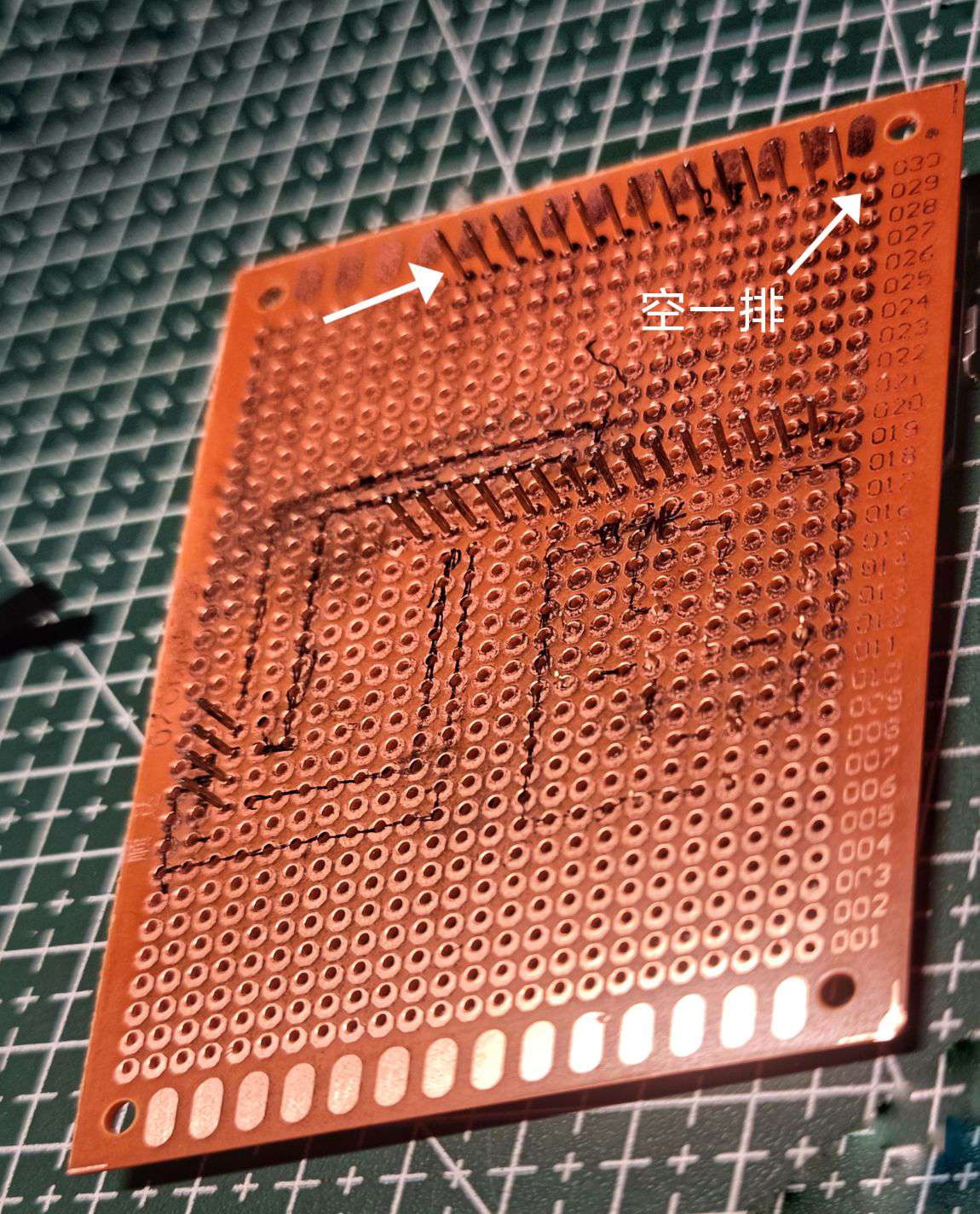

此图中，以开发版方向为参照。注意两点

1. 开发版最左边排针在最左边的孔
2. 空出最下面的一排孔


接线方式

先使用杜邦线连接，一切正常后就使用飞线连接，确保没有虚焊

(PS: 开关和充放电一体模块后续再安装)

刷入镜像

可以用手机+OTG转换器刷入

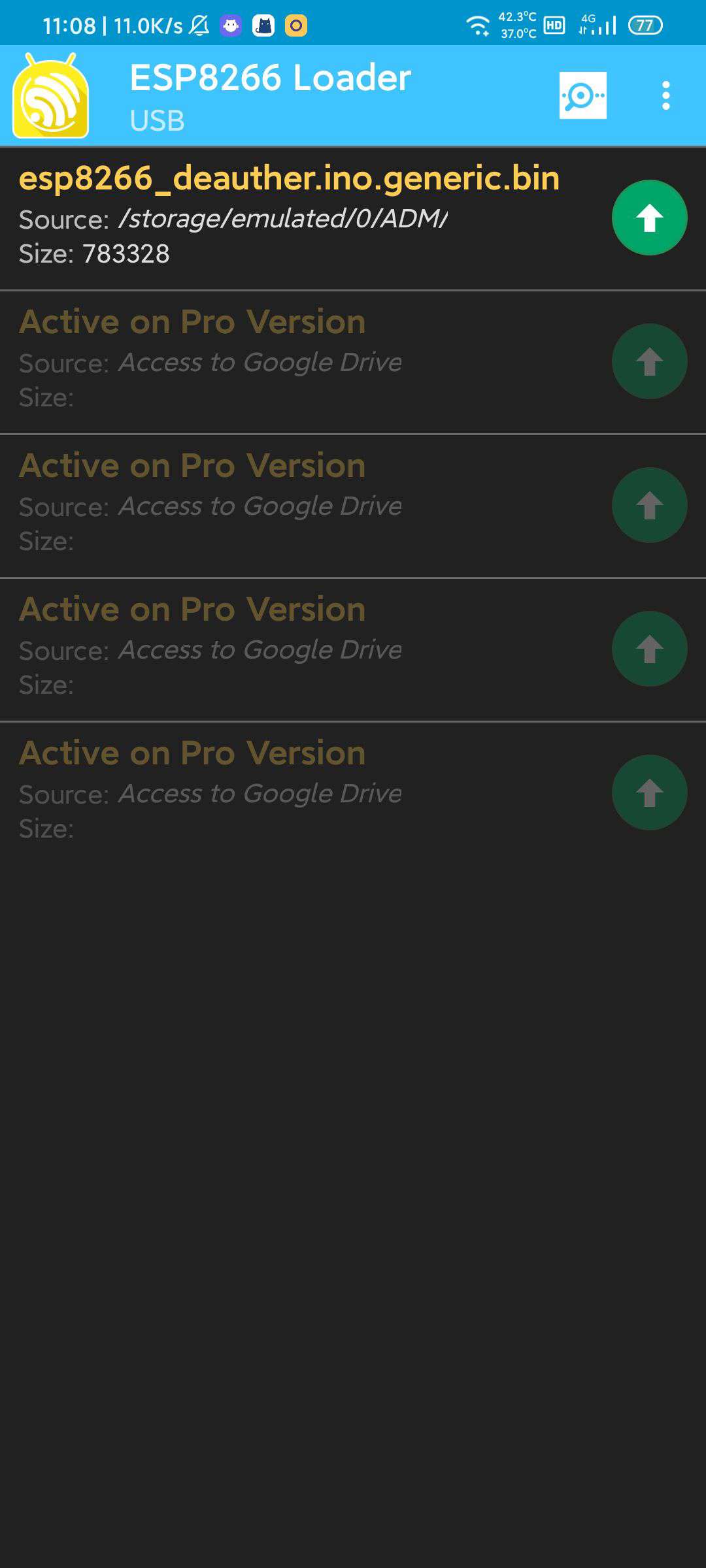

所需软件: ESP8266 Loader

1. 使用OTG转换线连接ESP8266
2. 进入软件，找到下载的镜像(下方有链接)
3. 点击右侧按钮上传至开发版
